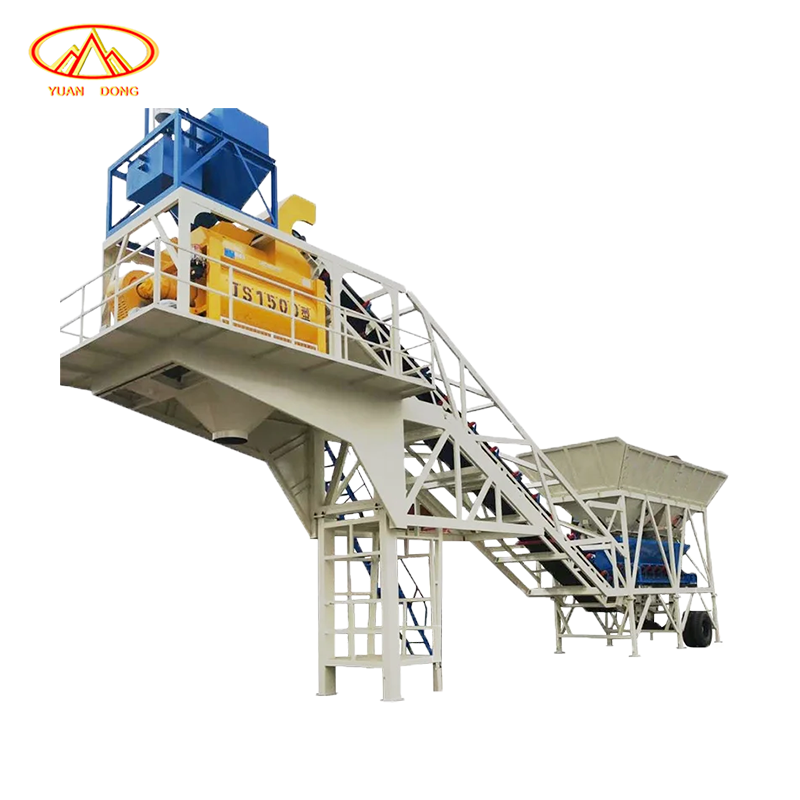

Betonmischanlage Definition, zentrale Funktion und Rolle in der Industrie
Betonmischanlagen, manchmal auch Mischwerke genannt, sind Einrichtungen, in denen Zement mit Sand, Kies, Wasser und verschiedenen chemischen Zusatzstoffen in genau definierten Anteilen vermischt werden, um Fertigbeton herzustellen. Diese Anlagen dienen hauptsächlich der Vereinfachung der Produktion, damit jede Charge gleichmäßig ist, den bautechnischen Vorgaben für Festigkeit entspricht und Materialverschwendung bei großen Bauprojekten reduziert wird.
Im Vergleich zu älteren Methoden wie dem manuellen Mischen oder einfachen volumetrischen Verfahren erreichen moderne Mischanlagen heute eine Genauigkeit von etwa einem halben Prozent bei der Mengenerfassung. Diese Präzision wird durch integrierte Wägesysteme, Computersteuerungen und Überwachungstechnik ermöglicht, die dafür sorgen, dass alles gemäß branchenüblicher Normen wie ASTM C94 und ISO 20670 ausgeführt wird.
Wie ein Betonmischanlage Funktionsweise: Schrittweiser Ablauf
Stufe 1–3: Lagerung der Rohstoffe, Förderung und präzise Wiegung
Der Produktionsprozess beginnt mit der sachgemäßen Lagerung der Materialien. Zuschlagstoffe wie Sand, Kies und Splitt werden in überdachte Behälter gegeben, während Zement, Flugasche und Schlacke in dicht geschlossenen Silos gelagert werden müssen, um sie vor Feuchtigkeit zu schützen.
Nach der Lagerung werden diese Materialien über Förderbänder oder gelegentlich über Muldenheber in kalibrierte Wiegebehälter transportiert. Computergesteuerte Wägezellen gewährleisten eine Genauigkeit von etwa einem halben Prozent bezogen auf die benötigte Menge jedes einzelnen Bestandteils. Wasser und andere flüssige Zusatzstoffe werden über Präzisionsdurchflussmesser zugeführt, die jedes Mal die exakt richtige Menge liefern.
Die korrekte Durchführung dieses Schritts ist äußerst wichtig, da sie Unternehmen davon abhält, kostbare Bindemittel zu verschwenden, und sicherstellt, dass alles den projektspezifischen Anforderungen entspricht. Die Einhaltung dieser Standards ist besonders wichtig, wenn es um Anforderungen wie ACI 211 hinsichtlich der Haltbarkeit von Beton geht.
Schritt 4–5: Geregelte Vermischung und qualitätsgesicherte Abgabe
Materialien, die genau abgemessen wurden, gelangen in einen sogenannten Doppelschneckenmischer. In dieser Maschine drehen sich Schnecken in entgegengesetzten Richtungen und erzeugen starke Turbulenzen, wodurch sich die gesamte Masse innerhalb von etwa einer bis eineinhalb Minuten gründlich vermischt. Der gesamte Prozess wird von eingebauten Sensoren genau überwacht, die Parameter wie die Dicke der Masse, die erreichte Temperatur und die Belastung der Schnecken kontrollieren.
Falls von den normalen Parametern abweicht, passt das System automatisch entweder die Menge des zugeführten Wassers oder die Mischdauer an. Nach bestandener Qualitätsprüfung wird der fertig gemischte Beton direkt zu wartenden Lastwagen befördert oder direkt zu Baustellen gepumpt. Qualitätskontrollteams führen Tests gemäß standardisierter Verfahren durch, beispielsweise die Messung der Ausbreitung nach der ASTM C143-Methode sowie Probenentnahme zur Druckfestigkeitsprüfung gemäß den ASTM C39-Richtlinien.
Viele moderne Anlagen setzen heute Systeme ein, die Waschwasser und übrig gebliebene Aufschlämmung wiederverwerten, anstatt sie einfach zu entsorgen. Laut aktuellen Branchenberichten verringert dies Abfall und ökologische Belastung um etwa 15 Prozent.
Schlüsselkomponenten einer Betonmischanlage und deren funktionale Integration
Zuschlagstoffsilos, Waagen und Doppelschachtmischer: Das Präzisionstrio
Zuschlagstoffsilos steuern die Freigabe von Material und reduzieren Staub. Wiegeschalen bieten eine Toleranz von ±0,5 % gegenüber den Mischvorgaben. Dadurch entfällt Schätzen und die Einhaltung von ASTM C94 und EN 206 wird sichergestellt. Die Zutaten gelangen anschließend in den Doppelschachtmischer. Überlappende Rührflügel erzeugen hohe Scherkräfte. Sie vermischen Zement und Feinzuschlag innerhalb von unter 90 Sekunden. Temperatursensoren im Mischer überwachen Umgebungs- und Mischtemperatur. Sie regeln die Wassermenge dynamisch, um eine vorzeitige Hydratation zu vermeiden. Diese Konfiguration gewährleistet gleichbleibende Verarbeitbarkeit und bessere Festigkeit. Im Vergleich zu älteren Methoden wird Abfall um 15–20 % reduziert.
PLC-Steuerungssystem: Echtzeit-Koordination von Mischanweisungen
Die SPS (Speicherprogrammierbare Steuerung) fungiert als zentrales Nervensystem, das jede Phase – vom Siloablauf bis zum endgültigen Austrag – mit millisekundengenauer Präzision steuert. Sie synchronisiert die Abläufe durch:
· Aktivierung pneumatischer Ventile sowie Start/Stopp von Förderbändern basierend auf Echtzeit-Gewichtssensordaten
· Dynamische Anpassung des Wasser-Zement-Verhältnisses mithilfe von Inline-Feuchtesensoren an den Zuschlagstoffen
· Zeiterfassung von Chargenprotokollen – einschließlich Gewichte, Mischdauer, Temperatur und Bediener-ID – zur Rückverfolgbarkeit und Einhaltung der ASTM C94
Diese Automatisierung ermöglicht eine Mischgenauigkeit von über 99 %, verkürzt die Zykluszeiten um bis zu 22 % und stoppt die Produktion sofort bei Erkennung von Anomalien – wodurch die Verschwendung ganzer Chargen verhindert wird. Im Gegensatz zu veralteten Relais-basierten Systemen lassen sich moderne SPS-Systeme nahtlos in cloudbasierte Qualitätsmanagementsysteme integrieren, was eine Fernüberwachung und vorausschauende Wartung ermöglicht.
Fazit
Eine Betonmischanlage ist unverzichtbar für den modernen Bau. Ihr präziser, automatisierter Prozess gewährleistet gleichbleibend hochwertigen Beton. Das Verständnis des Arbeitsablaufs, der Komponenten und der Arten hilft dabei, die richtige Betonmischanlage für jedes Projekt auszuwählen. Letztendlich steigert dies die Effizienz, reduziert Abfall und stellt die Einhaltung der branchenüblichen Standards sicher.
